刀塔型- CT2

1. 16位雙動力刀塔
2. 雙內藏式主軸
3. 單Y軸(上、下刀塔配置)
4. 雙Y軸(雙上刀塔配置)

型錄下載

特點說明

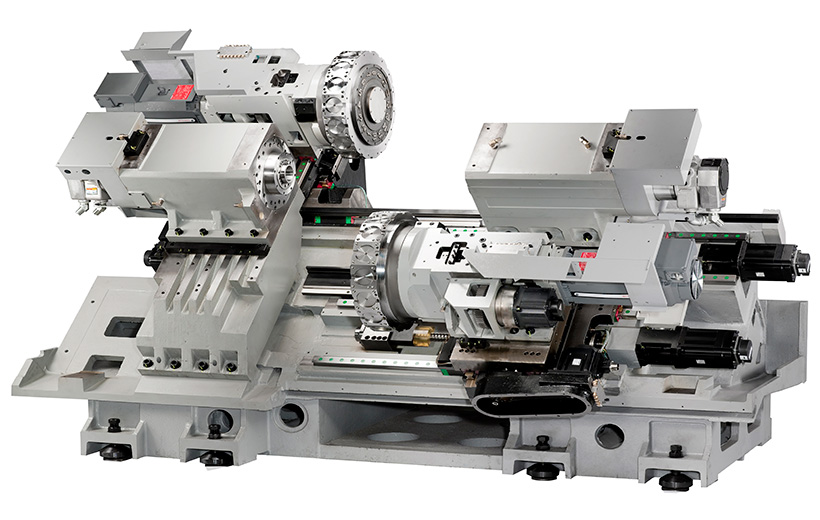

雙Y軸尾座選配：
52Y2M、76Y2M為雙Y軸、雙上方刀塔之設計。可選配尾座安裝在CT2-52Y2MS的兩座刀塔間，維持工件在車削過程中的穩定性。
內藏式主軸：
內藏式主軸縮短車削時主軸加減速的時間，加上低振動的特性，在高速旋轉時提供高精密的加工能力及更高的生產效益。
油霧系統：
油霧系統提供刀塔內齒輪潤滑，持續供應以減少水氣且降低齒輪溫度。

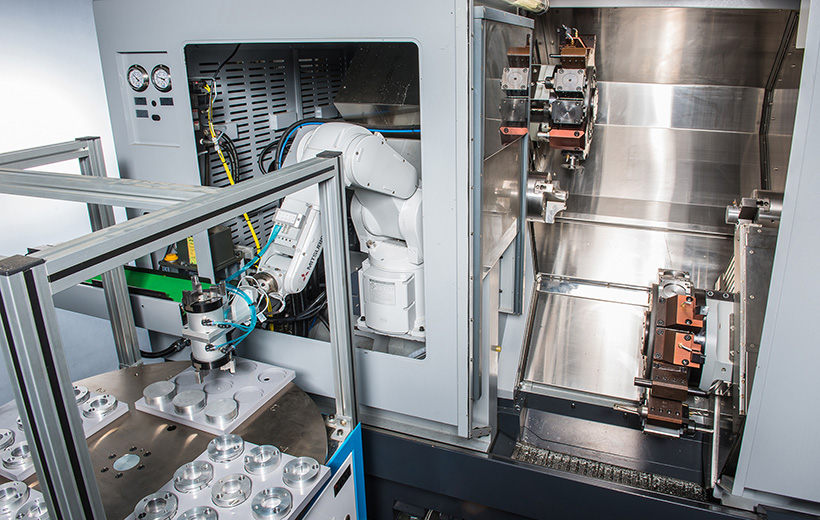

生產自動化選配：
我們提供兩種CT系列自動化機械手選擇，為客戶在多元環境中，可選擇門型機械手或機械手臂的自動化操作。

應用說明

觀看影片

產品規格
選擇配件

規格表	CT2-52	CT2-52YM	CT2-52Y2M(S)	CT2-76YM	CT2-76Y2M
加工能力
控制器	三菱	三菱 / 發那科	三菱 / 發那科	三菱 / 發那科	三菱 / 發那科
最大加工外徑	Ø 325 mm	Ø 325 mm	Ø 325 mm	Ø 325 mm	Ø 325 mm
標準加工外徑	Ø 210 mm	Ø 210 mm	Ø 210 mm	Ø 210 mm	Ø 210 mm
床面旋徑	Ø 830 mm	Ø 830 mm	Ø 830 mm	Ø 830 mm	Ø 830 mm
最大加工長度	400 mm	440 mm	310 mm	415 mm	285 mm
棒材加工能力	Ø 51 mm	Ø 51 mm	Ø 51 mm	Ø 76 mm	Ø 76 mm
兩心距離	920 mm	920 mm	1045 mm	920 mm	1045 mm
軸向規格
B軸行程	650 mm	650 mm	775 mm	530 mm	655 mm
Z1/Z2/Z3軸行程	440 / 440 mm	440 / 440 mm	310 / 250 mm	382 / 382 mm	252 / 250 mm
X1/X2/X3軸行程	227.5 / 232 mm	227.5 / 230 mm	227.5 / 227.5 mm	227.5 / 230 mm	227.5 / 227.5 mm
Y1/Y2軸行程	-	± 50 mm	± 50 / ± 50 mm	± 50 mm	± 50 / ± 50 mm
X/Y/Z軸快速移動	16 / 6 / 40 m/min	16 / 6 / 40 m/min	16 / 6 / 40 m/min	16 / 6 / 40 m/min	16 / 6 / 40 m/min
B軸快速移動	40 m/min	40 m/min	40 m/min	40 m/min	40 m/min
最小輸入單位	0.001 mm	0.001 mm	0.001 mm
主軸
主軸最高轉速	4000rpm (選:6000 rpm)	4000rpm (選:6000 rpm)	4000rpm (選:6000 rpm)	4000 rpm	4000 rpm
主軸馬達	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 15 / 22 kw \| F: 18 / 22 kw	M: 15 / 22 kw \| F: 18 / 22 kw
主軸中心高	1188 mm	1188 mm	1188 mm	1188 mm	1188 mm
主軸孔徑	Ø60.5 mm	Ø60.5 mm	Ø60.5 mm	Ø88 mm	Ø88 mm
主軸鼻端型式	A2-5	A2-5	A2-5	A2-6	A2-6
主軸軸承外徑	Ø90 mm	Ø90 mm	Ø90 mm	Ø120 mm	Ø120 mm
油壓夾頭	6"	6"	6"	8"	8"
主軸棒材加工能力	Ø51 mm	Ø51 mm	Ø51 mm	Ø76 mm	Ø76 mm
副主軸
副主軸最高轉速	4000rpm (選:6000 rpm)	4000rpm (選:6000 rpm)	4000rpm (選:6000 rpm)	4000 rpm	4000 rpm
副主軸馬達	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 7.5 / 11 kw \| F :11 / 15 kw	M: 7.5 / 11 kw \| F: 18 / 22 kw	M: 7.5 / 11 kw \| F: 18 / 22 kw
副主軸鼻端型式	A2-5	A2-5	A2-5	A2-6	A2-6
副主軸孔徑	Ø 60.5 mm	Ø 60.5 mm	Ø 60.5 mm	Ø 88 mm	Ø 88 mm
副主軸棒材加工能力	Ø 51 mm	Ø 51 mm	Ø 51 mm	Ø 65 mm	Ø 65 mm
油壓夾頭	6"	6"	6"	8"	8"
正 / 副C軸
M最小移動單位	0.001°	0.001°	0.001°	0.001°	0.001°
C軸快速移動	600 min⁻¹	600 min⁻¹	600 min⁻¹	600 min⁻¹	600 min⁻¹
動力刀塔
刀塔位數	16-station	16-station	16-station	16-station	16-station
外徑刀具	□25 mm	□25 mm	□25 mm	□25 mm	□25 mm
內徑刀具	Ø 25 mm	Ø 25 mm	Ø 25 mm	Ø 25 mm	Ø 25 mm
驅動模式	-	單刀具傳動	單刀具傳動	單刀具傳動	單刀具傳動
動力刀具轉速	-	60~6000 min⁻¹	60~6000 min⁻¹	60~6000 min⁻¹	60~6000 min⁻¹
動力刀具馬達	-	M: 3.7 / 5.5 kw \| F: 4.5 kw	M: 3.7 / 5.5 kw \| F: 4.5 kw	M: 3.7 / 5.5 kw \| F: 4.5 kw	M: 3.7 / 5.5 kw \| F: 4.5 kw
動力刀具數	-	16×2	16×2	16×2
筒夾尺寸	ERØ32	ERØ32	ERØ32	ERØ32	ERØ32
刀座與刀具尺寸	-	BMT65	BMT65	BMT65	BMT65
電力
穩壓器 / 變壓器	60KVA	60KVA	60KVA	60KVA	60KVA
油壓馬達	5HP / 3.7kw	5HP / 3.7kw	5HP / 3.7kw	5HP / 3.7kw	5HP / 3.7kw
冷卻液馬達	1HP / 0.75kw	1HP / 0.75kw	1HP / 0.75kw	1HP / 0.75kw	1HP / 0.75kw
油箱容量
油壓箱容量	48 L	48 L	48 L	48 L	48 L
冷卻水箱容量	360 L	360 L	360 L	360 L	360 L
機台規格
機台尺寸(長x寬x高)(含切屑輸送機)	4216x2342x2144 mm	4216x2342x2144 mm	4185x2085x2154 mm	4216x2342x2144 mm	4327x2335x2164 mm
機台淨重(含切屑輸送機)	10200 kg 機台:9732kg	10200 kg 機台:9732kg	10200 kg 機台:9985kg	10300 kg 機台:9832kg	11200 kg 機台:10915kg

選擇配件

6" 和 8" 三爪油壓夾頭
中心出水裝置
自動門裝置

軸向及徑向動力刀座
送料機
三菱機械手

穩壓 / 變壓器
油霧回收機
門型機械手

※ 設計和規格如有更改，恕不另行通知。
