| 规格表 | SY2-42E 皮带式 | SY2-42E 直结式 |
|---|---|---|
| 控制器 | 新代 | 新代 / 发那科 |
| 加工能力 | ||
| 最大加工外径 | Ø 42 mm | Ø 42 mm |
| 一次开夹最大加工长度 | 320 mm (导套) / 110 mm (无导套) | 320 mm (导套) / 110 mm (无导套) |
| 轴向规格 | ||
| X1轴行程 | 220 mm | 220 mm |
| Z1轴行程 | 320 mm (导套) / 460 mm (无导套) | 320 mm (导套) / 460 mm (无导套) |
| Y1轴行程 | 620 mm | 620 mm |
| X1/Y1/Z1轴马达 | 1.3 kw / 1.3 kw / 0.85 kw | 1.5 kw / 1.5kw / 新:1.0kw，三:1.5kw |
| X1/Y1/Z1轴快速移动 | 30 m/min | 30 m/min |
| X2/Y2/Z2轴行程 | 380 / 130 / 460 mm | 380 / 130 / 460 mm |
| X2/Y2/Z2轴马达 | 0.85 kw / 0.75 kw / 0.85 kw | 1.0kw / .075kw / 新:1.0kw，三:1.0kw |
| X2/Y2/Z2轴快速移动 | 30/5/30 m/min | 30/5/30 m/min |
| 最小输入单位 | 0.001 mm | 0.001 mm |
| 主轴 | ||
| 棒材容纳外径 | Ø 42 mm | Ø 42 mm |
| 主轴最高转速 | 标配:4500rpm / 选配:6000 rpm | 6000rpm |
| 主轴中心高 | 1100 mm | 1100 mm |
| 主轴筒夹 | TRB-42 | TRB-42 |
| 外径刀具数量 | 6 | 6 |
| 外径刀具尺寸 | □16 mm*5 / □20 mm*1 | □16 mm*5 / □20 mm*1 |
| 内径刀具数量 | 5 | 5 |
| 内径刀具尺寸 | Ø 25 mm | Ø 25 mm |
| 主轴马达 | 7.5 kw | 11 kw |
| C轴定位精度 | 0.001 | 0.001 |
| 主轴动力刀具 | ||
| 侧铣刀具数 | 6 | 6 |
| 侧铣刀具尺寸 | ER-20 | ER-20 |
| 侧铣刀具伺服马达 | 1.5 kw | 1.5 kw |
| 侧铣刀具最高转速 | 6000 rpm | 6000 rpm |
| 端铣刀具数 | 4 | 4 |
| 端铣刀具尺寸 | ER-20 | ER-20 |
| 端铣刀具伺服马 | 0.75 kw | 新:1.0 kw，三:1.5 kw |
| 端铣刀具最高转速 | 6000 rpm | 6000 rpm |
| 副主轴 | ||
| 棒材容纳外径 | Ø 42 mm | Ø 42 mm |
| 副主轴最高转速 | 标配:4500rpm / 选配:6000rpm | 6000 rpm |
| 副主轴马达 | 4.4 kw | 11 kw |
| 副主轴筒夹 | TRB-42 | TRB-42 |
| 内径刀具尺寸 | Ø 25 mm | Ø 25 mm |
| C轴定位精度 | 0.001 | 0.001 |
| 副主轴动力刀具 | ||
| 端铣刀具数 | 8 | 8 |
| 端铣刀具马达 | 3.0 kw | 2.2 kw |
| 端铣刀具最高转速 | 6000 rpm | 6000 rpm |
| 端铣刀具尺寸 | ER-20 | ER-20 |
| 油压规格 | ||
| 油压马达 | 1 HP/0.75 kw | 1 HP/0.75 kw |
| 切削水马达 | ||
| 正副主轴上方冲屑马达 | 1 HP/0.75 kw | 1 HP/0.75 kw |
| 刀具切屑水马达 | 1 HP/0.75 kw | 1 HP/0.75 kw |
| 油箱容量 | ||
| 油压箱容量 | 46 L | 46 L |
| 冷却水箱容量 | 240 L | 280 L |
| 机台规格 | ||
| 稳压器 / 变压器 | 220V / 30KVA | 220V / 30KVA |
| 机台尺寸(长x宽x高)(含切屑输送机) | 3730 x 1806 x 2155 mm | 3730 x 1806 x 2155 mm |
| 机台重量(含排屑机) | 5000kg 机台:4805 kg | 5000kg 机台:4805 kg |
走刀/走心式 - SY2-42E
完整刀具系统

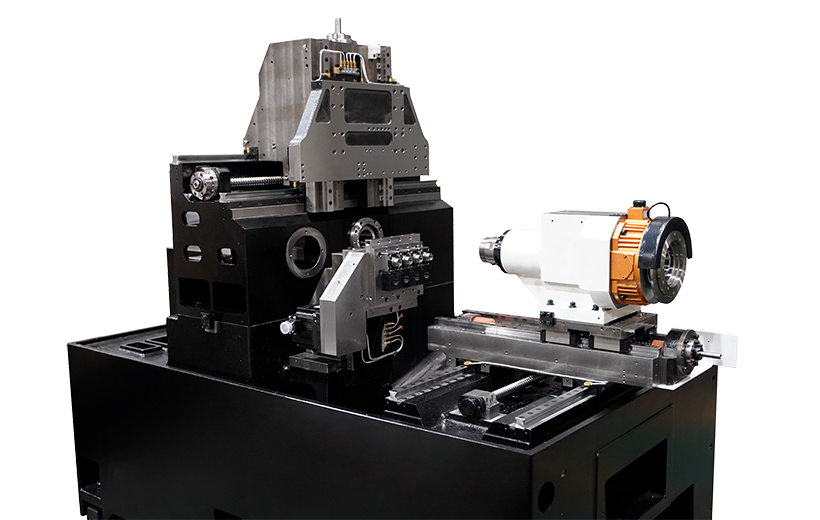

Y2轴动力刀具装置
可安装走心式导套

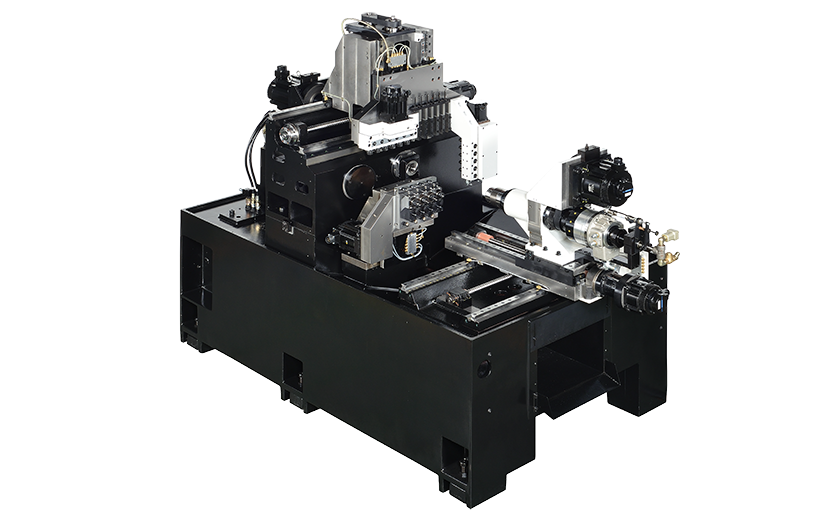

直结式马达
具有近无损传输功能，同时消除传统皮带噪音与震纹，打造优良生产效率与生产环境。
Y2轴动力刀具装置
可安装走心式导套
直结式马达
具有近无损传输功能，同时消除传统皮带噪音与震纹，打造优良生产效率与生产环境。
特点说明
- 正/副主轴最高转速6,000转，最大棒材加工能力达∅42mm，具C轴功能，定位精度达0.001o
- 使用者可根据工件类型，选择安装导套或无导套加工，以符合工件最佳加工条件。
- 主轴刀具系统：

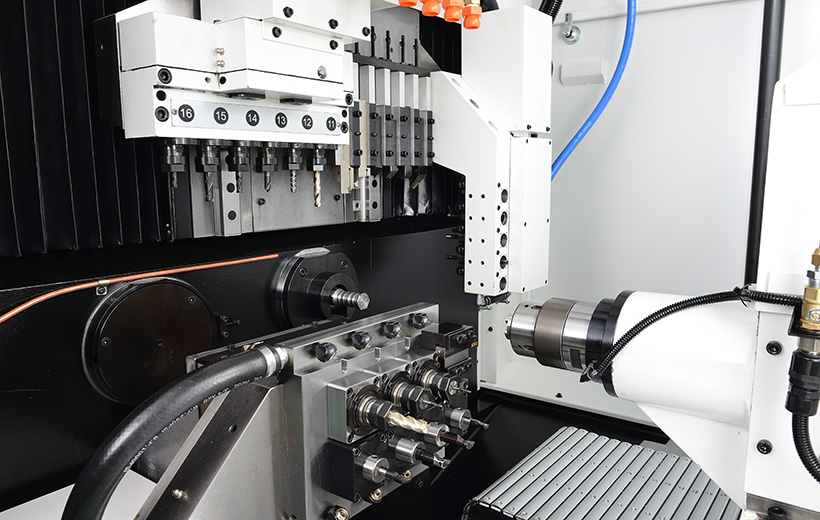

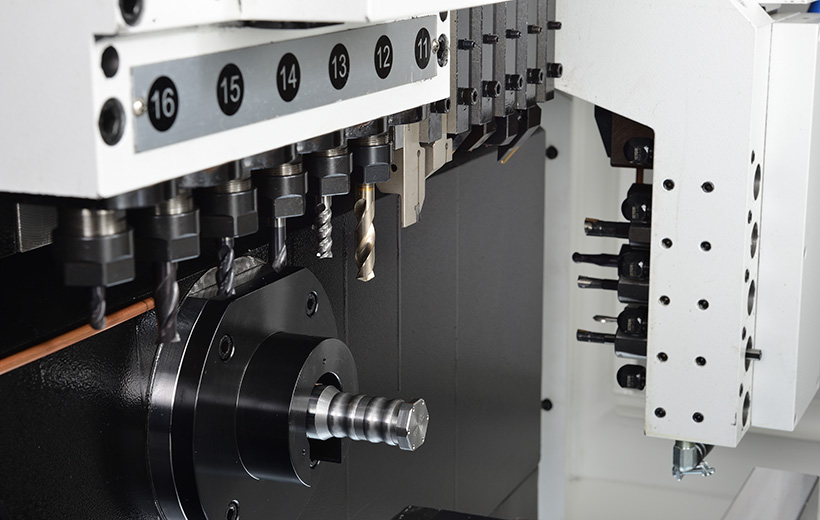

- SY2-42E拥有多组刀具系统，可展现工件加工灵活度，正/副主轴皆能执行铣削、钻孔、攻牙等加工作业。
- 副主轴刀具系统：

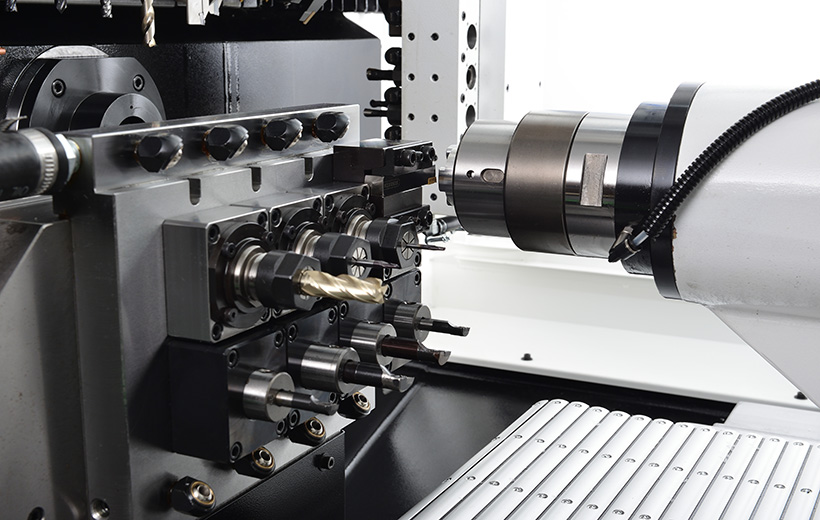

- 背面加工装置，具有Y2轴移动功能，可装载8支ER-20动力刀具，也可将其转换为内径刀具或固定刀座，并搭配Y2轴与C轴功能，利于执行高复杂性的车铣加工。
应用说明
- 产品规格
Search
※ 设计和规格如有更改，恕不另行通知。
