走刀/走心式 - SY2-20B

1. 双内藏式主轴，可拆式导套设计
2. 多功能刀具系统，搭配Y1/Y2轴最多装载17支动力刀具
3. 两个独立的深孔钻

型录下载

特点说明

正副主轴5.5kw内藏式马达配有C轴定位，高转速10000rpm
多个可运用的刀位让您在一次循环中即可完成复杂加工

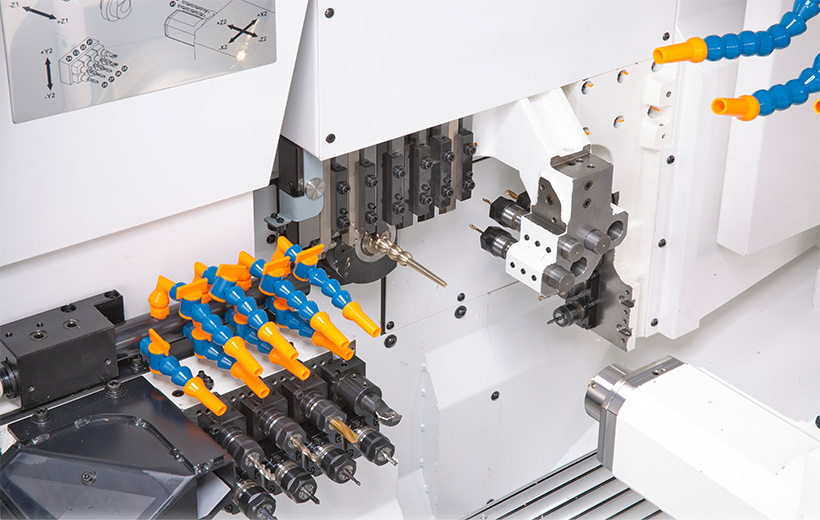

正主轴刀具系统
1. 外径刀具系统 (口 12mm）* 6
2. 内径刀具数 (ø 22mm）* 5
3. 侧向动力刀具刀位数 * 5 (3动力刀座 2可扩充刀座)

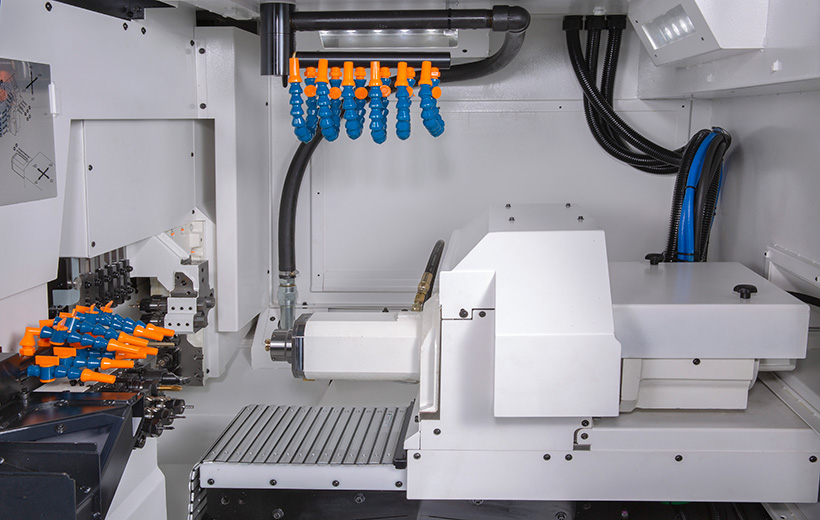

副主轴刀具系统带 Y 轴
4. 端铣动力刀具数 * 8 (固定刀座 * 4 / 动力刀座 * 4)

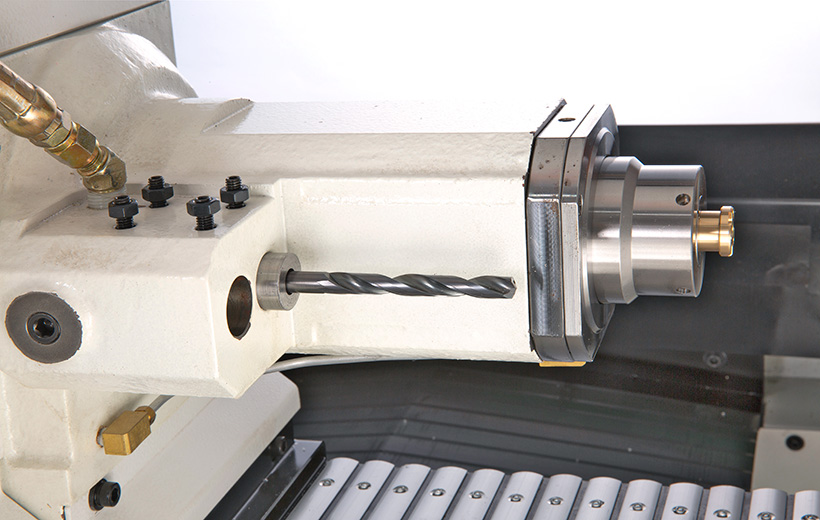

5. 副主轴深孔钻 * 2

应用说明

观看影片

产品规格
选择配件

规格表	SY2-20B
加工能力
控制器	新代	三菱	发那科
轴向规格
最大加工外径	旋转导套 Ø20 / 无导套 Ø23 mm	旋转导套 Ø20 / 无导套 Ø23 mm	旋转导套 Ø20 / 无导套 Ø23 mm
最大加工长度	旋转导套 200 mm / 无导套 50 mm	旋转导套 200 mm / 无导套 50 mm	旋转导套 200 mm / 无导套 50 mm
X1/Y1/Z1轴行程	200 / 285 / 205 mm	200 / 285 / 205 mm	200 / 285 / 205 mm
X2/Z2/Y2轴行程	330 / 290 / 51.5 mm	330 / 290 / 51.5 mm	330 / 290 / 51.5 mm
X1/Z1/Y1轴快速移动	30 /m/min	30 /m/min	30 /m/min
X2/Z2/Y2轴快速移动	30 / 30 / 5 m/min	30 / 30 / 5 m/min	30 / 30 / 5 m/min
最小输入值	0.001 mm	0.001 mm	0.001 mm
主轴
主轴最高转速	10000 rpm	10000 rpm	10000 rpm
主轴筒夹	ST20	ST20	ST20
C轴定位精度	0.001°	0.001°	0.001°
主轴马达	5.5 kw	3.7 kw	3.7 kw
主轴驱动形式	内蔵式主轴	内蔵式主轴	内蔵式主轴
外径刀具数/尺寸	6 / □12	6 / □12	6 / □12
内径刀具数/尺寸	5 / ER16	5 / ER16	5 / ER16
动力刀具最高转速	8000 rpm	8000 rpm	8000 rpm
主轴动力刀具马达	2.5 kw	2.2 kw	2.2 kw
侧铣刀具数/尺寸	3 / ER-201, ER-162	3 / ER-201, ER-162	3 / ER-201, ER-162
端铣刀具数/尺寸(选配)	3 / ER-16 Op	3 / ER-16 Op	3 / ER-16 Op
副主轴
副主轴最高转速	10000 rpm	10000 rpm	10000 rpm
副主轴筒夹	ST20	ST20	ST20
C轴定位精度	0.001°	0.001°	0.001°
副主轴马达	5.5 kw	3.7 kw	3.7 kw
副主轴驱动形式	内蔵式主轴	内蔵式主轴	内蔵式主轴
背面刀具最高转速	8000 rpm	8000 rpm	8000 rpm
副主轴动力刀具马达	1 kw	1.5 kw	1 kw
端面刀具数	标配4 / 选配4	标配4 / 选配4	标配4 / 选配4
端面刀具尺寸	ER-16	ER-16	ER-16
副主轴深孔刀具数/尺寸	2 / Ø22	2 / Ø22	2 / Ø22
机台规格
稳压器/变压器	30 KVA	30 KVA	30 KVA
主轴上方冲削马达	1.6 HP	1.6 HP	1.6 HP
刀具切削水马达	1.6 HP	1.6 HP	1.6 HP
正/副主轴马达冷却方式	油冷	油冷	油冷
正/副主轴夹持方式	气压爪式驱动	气压爪式驱动	气压爪式驱动
轨道润滑容量	2 L	2 L	2 L
切削油箱容量	200 L	200 L	200 L
机台尺寸(长x宽x高)	2498 x 1400 x 1700 mm	2498 x 1400 x 1700 mm	2498 x 1400 x 1700 mm
机台净重(不含切屑输送机)	3200 kg	3200 kg	3200 kg
Air Pressure Requirement	0.6 Bar	0.6 Bar	0.6 Bar

选择配件

CE规格
履带排屑机及搬运车
切削水冷却装置

油雾回收机
自动棒材送料机
活动门安全互锁开关

稳压器/变压器
高压中心出水装置

※ 设计和规格如有更改，恕不另行通知。
